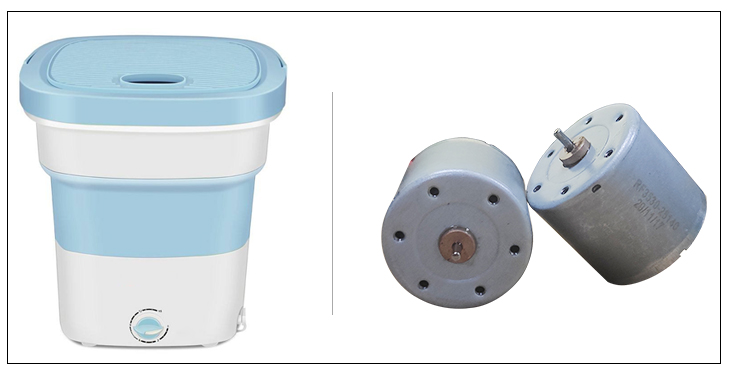

折疊洗衣機大多采用有刷直流電機來驅動，有刷直流電機是通過換向器與碳刷摩擦才能轉動，換向器也叫做整流子，是折疊洗衣機電機電樞上的一個重要部件，在電機轉動時起到換向的作用。下面天孚簡單介紹折疊洗衣機電機換向器。

??

折疊洗衣機電機換向裝置是由一組固定在轉子圓周的銅片和一組固定框架上的碳刷組成，兩座固定電刷鏈接到外部電路，可作為電機的電流源。

換向器的工作原理

換向器是由一組固定在電機旋轉軸上并連接到電樞繞組的接觸條組成，當電機旋轉時換向器使繞組中電流反向，對于單個繞組的電機，當軸完成半圈時繞組時電流和初始方向相反方向流過。在折疊洗衣機電機中電樞電流使固定磁場產生旋轉力或轉矩，在繞組上使其轉動。當線圈通入電流時會在永磁體的作用下通過吸引和排斥力轉動，當轉到與磁鐵平衡時原來通電較對應換向器的觸片就會與電刷分離開，電刷連接到符合產生 推動力的線圈對應的觸片下，如此重復的微型電機就不斷地旋轉。

?

折疊洗衣機電機換向器可大致分為四種，從開線方式分為溝型換向器與槽型換向器；根據機械強度可分為普通換向器與加固型換向器；根據內孔結構分為有襯套換向器與無襯套換向器；根據銅排材質可分為純銅、鎘鈷銅與銀銅。

?

折疊洗衣機換向器的作用

換向器由換向片組成圓筒形或盤形結構，銅片之間由云母或其他絕緣材料隔絕，每一銅片均與電樞繞組元件相連接，當折疊洗衣機電機的電樞轉動時銅片相繼同固定的碳刷相接觸，每個電樞繞組元件兩端連接的換向片經過碳刷時，這一個電流改變方向或改變大小的過程稱為換向。假如在換向過程中假如碳刷與整流子表面接觸不良，碳刷與換向片的接觸面就會產生大量的火花，導致電機燒毀失效。

以上就是有關折疊洗衣機電機換向器的作用，更多有關微型直流電機資訊，請繼續關注天孚微電機。
